Uvod u radni moment kuglastog ventila Camlock

Prilikom projektovanja, instaliranja ili održavanja industrijskih cevovodnih sistema, razumevanje mehanike rada komponenti za kontrolu fluida je kritično za dugoročnu bezbednost, efikasnost i isplativost. Kao vodeći proizvođač i globalni dobavljač rješenja za kontrolu tekućine visoke preciznosti, Zhejiang Leadtek Fluid Technology Co., Ltd. često prima upite u vezi s momentom otvaranja i zatvaranja različitih industrijskih ventila. Među njima, Camlock kuglični ventil se ističe zbog svoje jedinstvene kombinacije mehanizama za brzo spajanje zupčastih i žljebova i mogućnosti izolacije kugličnog ventila za četvrtinu okreta.

Obrtni moment, u osnovi, je sila rotacije koja se primjenjuje da se objekt okrene oko ose. U kontekstu Camlock kugličnog ventila, obrtni moment otvaranja i zatvaranja se posebno odnosi na tačnu količinu ručne ili automatizirane rotacijske sile potrebne za prelazak unutrašnje kugle iz potpuno zatvorenog položaja od 90 stupnjeva u potpuno otvoren položaj, ili obrnuto. Ovladavanje ovom metrikom je od suštinskog značaja jer diktira da li ljudski operateri mogu nesmetano da upravljaju ventilom bez prekomernog fizičkog naprezanja, ili da li zahteva specifične pneumatske ili električne margine momenta pokretanja. Nedovoljna pažnja na parametre obrtnog momenta može dovesti do preranog trošenja sjedišta, curenja vretena, kvarova u radu ili ozbiljnih sigurnosnih opasnosti u industrijskim okruženjima visokog pritiska.







Zašto su momenti otvaranja i zatvaranja važni u industrijskim sistemima

Radni moment industrijskog ventila nije samo tehnička fusnota; to je primarna determinanta pouzdanosti i ergonomije sistema. U velikim postrojenjima za preradu, hemijskim postrojenjima i radovima za prečišćavanje vode, operateri moraju često prilagođavati protok u cevovodu. Ako ventil pokazuje pretjerano visok radni moment, postaje izuzetno teško manipulirati ručno. To može dovesti do umora operatera, odgođenog odgovora na hitne slučajeve i potencijalnog oštećenja ručke ventila ili produžetka vretena.

Suprotno tome, ako je radni moment nenormalno nizak, to može ukazivati ​​na nedovoljnu interferenciju između plutajuće kugle i elastičnih sjedišta ventila. Ovaj nedostatak odgovarajuće kompresije može ugroziti brtvu nepropusnu za mjehuriće, što rezultira opasnim curenjem medija, kontaminacijom okoline i gubitkom vrijednih procesnih tekućina. Nadalje, razumijevanje karakteristika momenta osigurava pravilno dimenzioniranje aktuatora. Prilikom automatizacije sistema, inženjeri moraju precizno uskladiti izlazni moment pneumatskih ili električnih aktuatora sa momentom prekida (break-torque) i obrtnim momentom ventila. Prevelika veličina aktuatora troši energiju i kapital, dok premala veličina dovodi do zastoja ventila i nepotpunih zatvaranja.



Primarni faktori koji utječu na okretni moment Camlock kugličnog ventila

Nekoliko mehaničkih, fizičkih i operativnih varijabli direktno utječu na profil okretnog momenta otvaranja i zatvaranja Camlock kugličnog ventila. Procjena ovih varijabli pomaže inženjerima da odaberu idealnu konfiguraciju ventila za specijalizirane primjene.

Veličina ventila je jedna od najistaknutijih determinanti zahtjeva za okretnim momentom. Kako se nominalna veličina cijevi povećava, površina sferne kugle izložene pritisku u cijevi također se eksponencijalno povećava. Veće površine stvaraju veće trenje o PTFE ili ojačana PTFE (RPTFE) sjedišta, zahtijevajući znatno veću snagu rotacije da bi se savladalo statičko trenje tokom početne faze otvaranja.

Odabir materijala igra jednako vitalnu ulogu u određivanju otpornosti na trenje i mehaničkog vijeka trajanja. Na primjer, visokog kvaliteta2PC kuglični ventil od nehrđajućeg čelikanudi izuzetnu otpornost na koroziju i mehaničku čvrstoću, ali njegov specifični koeficijent trenja o zaptivnim komponentama mora se pažljivo uzeti u obzir. Različite kombinacije materijala – poput tijela od nehrđajućeg čelika uparene sa PEEK, Delrin ili specijaliziranim polimernim sjedištima – pokazuju različite koeficijente trenja koji direktno mijenjaju dinamiku obrtnog momenta pod opterećenjem.

Gradijent radnog pritiska i temperature predstavljaju spoljne faktore okoline koji snažno utiču na performanse obrtnog momenta. Kada pritisak u cjevovodu poraste, on čvrsto gura uzvodnu kuglu uz nizvodno sjedište, značajno povećavajući obrtni moment koji je potreban za pokretanje pokreta. Slično tome, ekstremne temperaturne fluktuacije mogu uzrokovati toplinsko širenje ili kontrakciju unutrašnjih metalnih i polimernih komponenti, mijenjajući zazore i povećavajući operativno trenje.





Breakaway Torque naspram Running Torque Mechanics

Da bi se u potpunosti razumjela radna dinamika ventila, potrebno je napraviti razliku između momenta okidanja i obrtnog momenta. Obrtni moment odvajanja, koji se često naziva prekidnim momentom, je vršna rotirajuća sila potrebna da se lopta izbaci iz položaja mirovanja. Kada ventil ostane statičan bilo u potpuno otvorenom ili potpuno zatvorenom položaju tokom dužeg perioda, mekani materijali sjedišta imaju tendenciju stvaranja manjeg memorijskog pečata ili blagog prianjanja na glatku sferičnu površinu. Posljedično, početna sila potrebna za pokretanje rotacije uvijek je znatno veća od sile potrebne da se ona zadrži u pokretu.

S druge strane, obrtni moment je stabilna sila potrebna za nastavak rotacije lopte kroz svoj ciklus četvrtine okreta od 90 stepeni nakon što je odboj uspješno postignut. Radni moment je generalno niži i ostaje relativno stabilan tokom čitavog hoda, pod uslovom da viskozitet fluida i brzina protoka ostanu konstantni. Proizvođači moraju dizajnirati stabljike ventila i ručice za upravljanje sposobne da izdrže vršni moment lomljenja bez doživljavanja torzijskog uvijanja, naprezanja smicanja ili trajne plastične deformacije.



Uloga dizajna ručke i ergonomije u upravljanju momentom

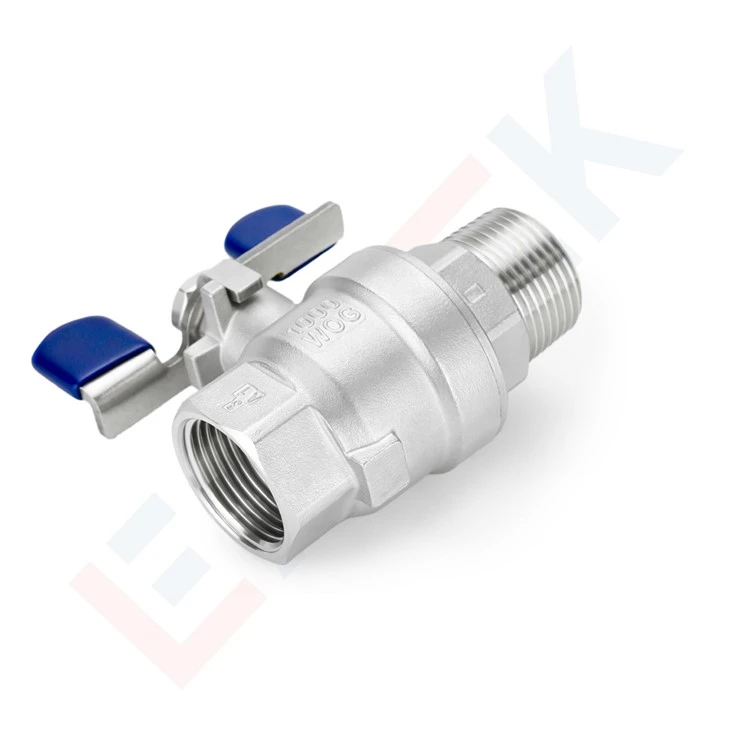

Fizički interfejs između rukovaoca i unutrašnjeg mehanizma ventila u velikoj meri utiče na to kako se obrtni moment percipira i upravlja na terenu. Različite konfiguracije ručki su dizajnirane da se prilagode različitim operativnim prostorima i zahtjevima mehaničke poluge. Na primjer, standardne ručke s polugom nude jednostavan ručni rad, dok specijalizirane konfiguracije kao što su leptir ručke pružaju jedinstvenu geometriju hvatanja.

Kada se koristi ventil opremljen alternativnim stilovima hvatanja, mehanička prednost koju pruža dužina ručke može efektivno smanjiti uočeni fizički napor potreban od strane operatera. Međutim, od vitalnog je značaja balansirati polugu sa strukturnim ograničenjima; preterano duga ručka uparena sa visokom mehaničkom prednošću može omogućiti operateru da izvrši destruktivnu torzionu silu na manjem stablu ventila, potencijalno šišajući unutrašnji klin ili uvijanje osovine. Osiguravanje da dizajn ručke odgovara specificiranom nazivnom momentu sprečava pogrešnu upotrebu i produžava radni vijek sklopa ventila.



Strategije za podmazivanje, održavanje i smanjenje trenja

Pravilno održavanje i protokoli podmazivanja su neophodni za održavanje obrtnog momenta otvaranja i zatvaranja u prihvatljivim, predvidljivim granicama tokom godina neprekidnog rada. Vremenom, nakupljanje čestica, hemijski kamenac i nedostatak podmazivanja mogu dramatično eskalirati trenje između pokretnih metalnih i polimernih sučelja.

Provođenje rutinskog rasporeda inspekcija koji uključuje visokokvalitetna maziva kompatibilna sa medijima značajno smanjuje otpornost na lomljenje. Lubrikant djeluje kao zaštitna barijera, minimizira direktno trenje metala o polimer i sprječava mikroabrazije na poliranoj površini lopte. Bilo da se radi o standardnim konfiguracijama ili specijalizovanim varijacijama sa dva priključka, održavanje optimalnog podmazivanja osigurava glatko, konzistentno djelovanje četvrtine okreta, štiteći i ljudske operatere i automatizirane aktuatorske sisteme od nepotrebnog mehaničkog naprezanja.



Industrijske primjene u stvarnom svijetu i osjetljivost na moment

Kuglični ventili Camlock su raspoređeni u širokom spektru zahtjevnih industrijskih sektora gdje je predvidljivost obrtnog momenta najvažnija za integritet sistema. U postrojenjima za hemijsku preradu korozivne kiseline, agresivni rastvarači i mediji visoke čistoće teku kroz složene mreže cjevovoda. U ovim okruženjima, operateri moraju biti u mogućnosti da izvrše brza isključenja u nuždi. Ventil koji pati od neočekivanog zakretnog momenta može odgoditi kritične sigurnosne intervencije, što dovodi do opasnih incidenata.

U postrojenjima za prečišćavanje vode i komunalnim sistemima za upravljanje tekućinom, precizna regulacija protoka je neophodna za doziranje kemikalija i kontrolu filtracije. Stabilan i predvidljiv obrtni moment omogućava tehničarima da izvrše mikropodešavanje protoka bez prekoračenja ciljnih parametara. Slično, u naftnim i plinskim operacijama uzvodno i nizvodno, cjevovodi visokog tlaka zahtijevaju ventile koji mogu izdržati ekstremne diferencijalne pritiske bez zaglavljivanja vretena ili prevelikih skokova radnog momenta.



Zaključak i profesionalna podrška odabiru ventila

Ukratko, obrtni moment otvaranja i zatvaranja Camlock kugličnog ventila je višestruka metrika performansi na koju utiču veličina ventila, izbor materijala, pritisak u liniji, temperatura i praksa održavanja. Razumevanje ovih varijabli omogućava inženjerima i stručnjacima za nabavku da odaberu pouzdane komponente za kontrolu fluida koje garantuju sigurnost, efikasnost i dugovečnost.

Kao pouzdani globalni proizvođač sa decenijama iskustva u livenju i preciznoj mašinskoj obradi, Leadtek Fluid pruža sveobuhvatnu tehničku dokumentaciju i stručne smernice kako bi vam pomogao da odaberete idealan ventil za vašu specifičnu industrijsku primenu. Bilo da vaš projekat uključuje sisteme fluida pod visokim pritiskom, korozivnu hemijsku obradu ili automatizovanu integraciju cevovoda, naš inženjerski tim je potpuno opremljen za isporuku rešenja po meri. Kontaktirajte nas danas kako biste razgovarali o vašim zahtjevima i otkrili kako naši napredni proizvodi za kontrolu tekućine mogu poboljšati vaše operativne performanse.
